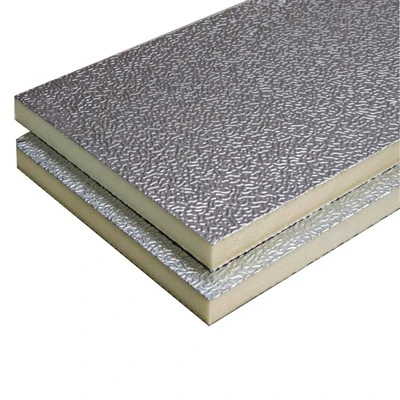

Panel sandwic komposit

struktur dan prinsip panel sandwic komposit



Struktur sandwic

Ia terdiri daripada dua lapisan lembaran muka tegar (seperti foil aluminium, lembaran keluli tergalvani, atau kain serat kaca simen - bahan komposit bertetulang) dengan bahan teras ringan (seperti busa polyurethane atau busa fenolik) di antara mereka. Lembaran muka menanggung tekanan lentur, sementara bahan teras menghantar daya ricih dan mengekalkan jarak antara kedua -dua lembaran muka.

Jenis bahan teras

Bahan teras biasa termasuk busa polimer (seperti PVC dan buih fenolik), yang biasanya mempunyai ketumpatan 40-53 kg/m³ dan ketebalan 10-80 mm.

Berbanding dengan bahan tradisional, kelebihan teras panel sandwic komposit adalah seperti berikut:

Ringan lagi tinggi - kekuatan

Bahan teras mempunyai ketumpatan yang sangat rendah, menjadikan panel 50% -80% lebih ringan daripada panel logam pepejal ketebalan yang sama. Disokong oleh gabungan lembaran muka dan bahan teras, kekakuan panel dan kekuatan mampatan melepasi bahan -bahan tunggal. Sebagai contoh, "serat karbon + teras sarang lebah aluminium" yang digunakan dalam aplikasi aeroangkasa mengimbangi pengurangan berat badan dan keperluan kekuatan tinggi.

Penebat haba yang sangat baik

Bahan teras (seperti busa dan serat - jenis berasaskan) mempunyai kekonduksian terma yang rendah (buih PU boleh serendah 0.025 w/(m · k)). Ia sesuai untuk tenaga - bangunan yang cekap, petak trak rantaian sejuk, dan gudang penyimpanan sejuk, dengan ketara mengurangkan penggunaan tenaga.

Penebat bunyi dan redaman getaran yang baik

Bahan teras menyerap gelombang bunyi, manakala multi - struktur lapisan blok penghantaran getaran. Sebagai contoh, "lembaran keluli tergalvani + teras bulu batu" yang digunakan dalam partisi dalaman bangunan mencapai tahap penebat bunyi udara yang lebih besar daripada atau sama dengan 40 dB, memenuhi keperluan kediaman dan pejabat.

Penyesuaian mudah dan pembinaan pantas

Kombinasi "Lembaran Face + Core" boleh dipadankan dengan fleksibel (contohnya, fenolik teras + keluli tahan karat untuk kebakaran - senario tahan; FRP + EPS untuk senario hiasan). Panel pasang siap di kilang-kilang (contohnya, lebar umum 1.2m untuk panel pembinaan) dan hanya memerlukan pemasangan tapak -, dengan kecekapan pembinaan 3-5 kali lebih tinggi daripada dinding batu tradisional.

Rintangan cuaca dan ketahanan

Lapisan lembaran muka (salutan warna, anti - salutan kakisan) menentang asid, alkali, dan sinar ultraviolet; Bahan teras yang diubahsuai (api - PU retardant, bulu kalis air) mencegah kelembapan, cendawan, dan penuaan. Sebagai contoh, "teras FRP + EPS" yang digunakan dalam papan iklan luar menahan panjang - pendedahan istilah ke angin, matahari, dan hujan.

Panel sandwic komposit



Jelaskan keperluan teras & prestasi pertandingan terlebih dahulu

Bumbung Bangunan Luar: Prioriti "Penebat Thermal + Rintangan Kebakaran + Rintangan Cuaca" (Pilih Rock Wool Core + Color - Lembaran Keluli Bersalut; Bulu Rock mesti mencapai Kelas A Prestasi Kebakaran).

Kompartmen trak rantaian sejuk: Fokus pada "Penebat Tinggi + Ringan" (pilih Pu Foam Core + Lembaran Wajah Aloi Aluminium; Kekonduksian Thermal <0.03 w/(M · K)).

Semak kualiti ikatan interlayer

Kekuatan kulit antara lembaran muka dan teras adalah kunci (contohnya, panel pembinaan memerlukan lebih besar daripada atau sama dengan 0.15 MPa). Ikatan yang lemah menyebabkan "penyingkiran interlayer" dan kegagalan panel. Permintaan Laporan Ujian Kekuatan Peel dari pengeluar atau kelakuan pada - ujian pensampelan tapak.

Sorot prestasi api & keselamatan

Keperluan penarafan kebakaran berbeza mengikut senario

Laluan Pemindahan Bangunan, Dapur: Gunakan Kelas A Fire - Panel Rated (contohnya, teras fenolik; EPS teras dilarang kerana ia mengeluarkan gas toksik apabila terbakar).

Luaran bukan - kawasan yang penuh sesak (contohnya, exteriors gudang): Kelas B1 Fire - Cores Resistant (misalnya, api - retardant Pu) boleh diterima.

Faktor dalam Kos Pemasangan & Penyelenggaraan

Pemasangan: Pastikan pengedap (contohnya, isi sendi dengan sealant untuk mengelakkan rembesan air hujan dan cendawan teras).

Penyelenggaraan: Secara kerap memeriksa salutan panel logam untuk mengelupas (untuk mengelakkan karat); Simpan objek tajam dari panel FRP (untuk melindungi rintangan cuaca).

Gantikan atau pembaikan teras lembap (contohnya, air - bulu batu yang diserap) dengan segera, kerana mereka kehilangan prestasi penebat.

pensijilan panel sandwic komposit





Keselamatan kebakaran, kekonduksian terma dan prestasi fizikal

BS 476 Bahagian 6 & 7

ASNZS 1530.3

kekonduksian terma

Kekuatan Kompres

CFC HCFC PERCUMA
